一、PCB蝕刻工藝為什么離不開高品質的泵？
在PCB線路板生產過程中，蝕刻是最關鍵的工序之一。蝕刻時，化學藥液經泵浦輸送至噴淋系統，對覆銅板表面的多余銅層進行溶解去除，形成所需的線路圖形。
藥液的輸送穩定性，直接決定了蝕刻因子的一致性、線路的精度、成品的良品率以及設備運行的連續性?？梢哉f，泵，選對了是利潤，選錯了是成本。在PCB生產中，選對泵能為生產線降本增效，選錯泵則意味著頻繁維修、藥液泄漏和產線停擺。
二、PCB蝕刻工藝的核心泵送痛點與選型要求
PCB蝕刻線輸送的藥液主要是酸性氯化銅蝕刻液或堿性氯化銅蝕刻液，均具有強腐蝕性。以下是泵選型必須考慮的核心痛點：
1. 強腐蝕介質
蝕刻液長期輸送鹽酸、硫酸、氯化銅等強酸堿藥液，PVC等普通泵體材料在強酸堿中長期運行會出現老化變形以及滲漏。因此，泵體材質必須具備耐強酸強堿腐蝕能力，需要選用氟塑料過流部件，如PVDF或CFRETFE等高性能材質，并采用無軸封零泄漏設計。
2. 流量不穩定
流量波動會導致噴淋壓力不穩，從而造成蝕刻不均勻或蝕刻遺漏，影響線路精度、線路板的光亮度甚至良率。泵必須具備大流量穩定輸出、無氣泡輸送的能力。
3. 泄漏風險
PCB生產線往往需要24小時連續運轉，普通機械密封泵在長時間運行后會出現密封件磨損老化，導致藥液滲漏，不僅污染車間、腐蝕設備，還帶來極大的安全環保風險。
4. 氣泡問題
蝕刻液輸送過程中若夾帶氣泡，會導致噴淋覆蓋不均勻，出現蝕刻遺漏或蝕刻深度不一致的缺陷，直接影響線路品質。高品質的磁力泵應能平穩輸送藥液，有效抑制氣泡產生。
明確以上關鍵點后，我們來看QHX磁力泵如何精準對應解決這些痛點。

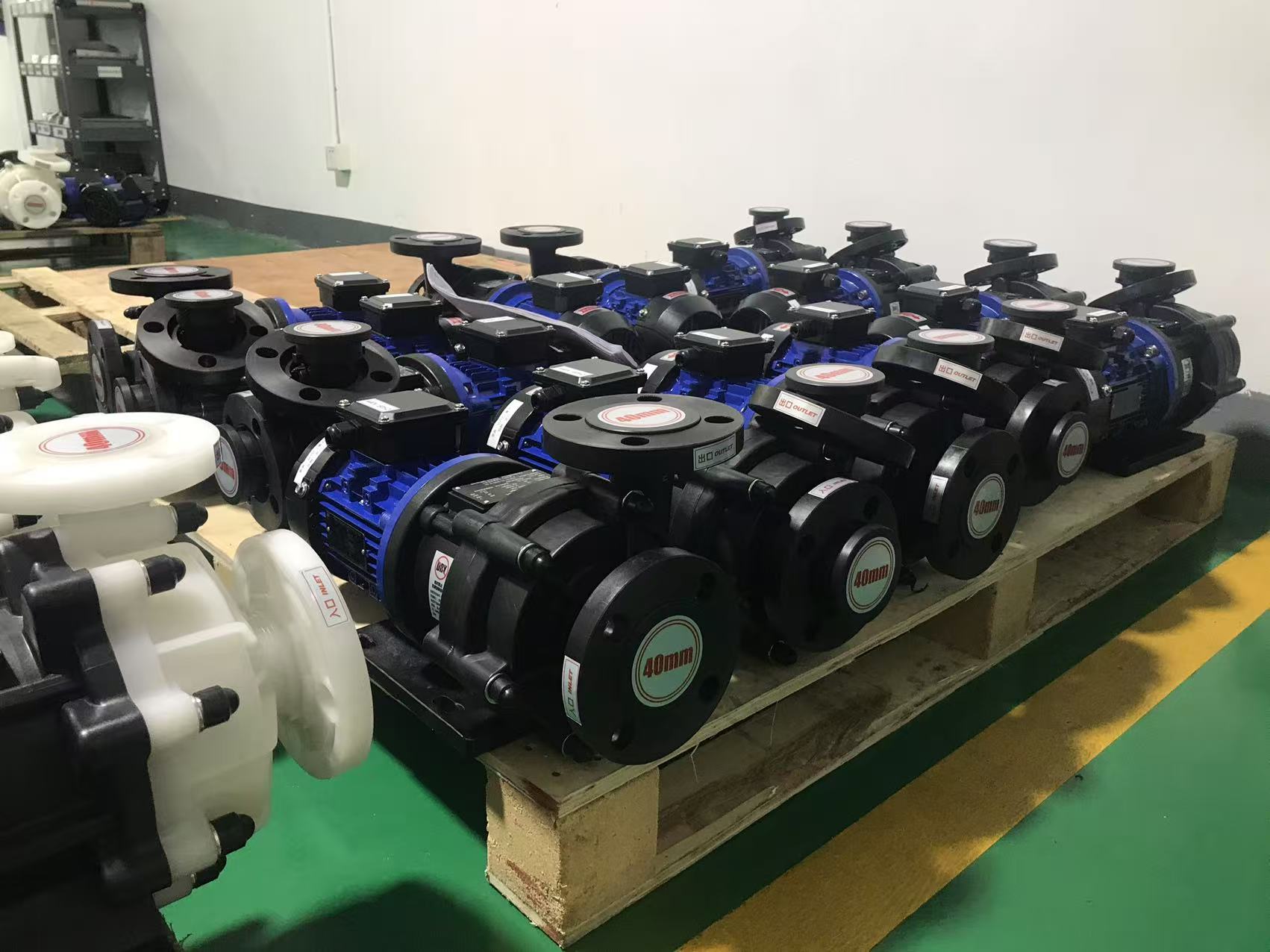

三、為什么推薦企華泵業QHX系列磁力泵？
企華泵業深耕PCB行業耐酸堿化工泵十五年，是創峰光電、深聯電路、生益電子、勝宏科技等知名PCB上市企業的長期供應商。QHX系列耐酸堿磁力泵憑借以下核心優勢，已成為PCB蝕刻產線的優選配套方案：
1. 耐強腐蝕，全PH值覆蓋
QHX系列泵體采用PPH、PVDF、CFRETFE等高品質氟塑料材質，可根據輸送介質特性提供匹配材質，可耐受PH值0～14的任意濃度強酸堿腐蝕藥液。其中CFRETFE材質耐溫范圍更廣，可輸送-10℃至120℃的高低溫化學液體，穩定耐用。
2. 大流量穩定輸出，提升蝕刻品質
QHX系列優化了水力模型和流道結構，流量范圍覆蓋103～1175L/min，揚程覆蓋11～46米。泵浦在高速運轉時振動值小、噪音低，流量輸出平穩高效，無氣泡產生，能確保藥液濃度均勻、噴淋壓力穩定，從而提升蝕刻因子的一致性和線路板良率。
> 案例驗證：湖北某PCB線路板公司2021年新增生產線，經過企華技術工程師深入調研后，選用20臺QHX型磁力泵。運行近一年后，該公司蝕刻效率大幅提升，產品質量穩定性顯著改善，客戶次年不僅復購第二批20臺設備，還主動為企華推薦了新客戶。
3. 無軸封零泄漏，安全環保無隱患
QHX系列采用磁力耦合傳動，徹底取消機械軸封，實現真正的零泄漏。密封結構上采用了前后蓋密封雙向凸點結構、內磁一次性包膠注塑成型等專利設計，密封性能更好，耐用性更強。
4. 智能三防保護裝置，拒絕空轉損壞
可另配企華獨有的智能三防專利保護裝置，實現防空轉、防缺相、防過載三秒自動斷電保護，杜絕了傳統磁力泵因缺液空運轉導致內磁體和軸承過熱損壞的風險。這一功能在PCB連續生產場景下，能極大降低設備故障率和維護成本，泵浦的綜合使用壽命可達10年以上。
5. 規格靈活，選型精準匹配
QHX系列提供0.37KW至5.5KW多種功率規格，支持PPH、PVDF、CFRETFE三種泵頭材質，可根據藥液溫度、濃度、比重、揚程、流量等具體參數進行科學選型。同時還可按需定制防爆電機、變頻電機等，適配不同生產線需求。。
6. 交付快，服務響應及時
企華泵業擁有完備的生產與檢測設備，能夠保證產品及時保質保量交付。華南區4小時上門服務，全國區域48小時內響應，專業的售后團隊確保維修更換及時，極大降低因停線造成的損失。
四、總結
PCB蝕刻產線對泵的要求，歸根結底是四點：耐強腐蝕、流量穩定、零泄漏、易維護。企華泵業QHX系列磁力泵——憑借氟塑料強耐腐蝕材質、優化水力模型的大流量穩定輸出、無軸封零泄漏設計、獨家智能防空轉三防保護功能——精準回應了以上每一項核心需求，并已在多個PCB頭部企業的實際產線中得到了驗證。
如果您正在為PCB蝕刻線、顯影線或VCP電鍍線配套泵類產品，歡迎聯系企華泵業獲取專業選型方案與技術支持。
